一、UWB?？榧蚪?/strong>

        UWB定位模组SKU610是一款用于UWB定位系统的标签?？椋闪薔ordic BLE处理器芯片nRF52832和Decawave的UWB收发器DW1000，内置加速度传感器，可实现运动、静止不同状态下的工作模式、定位频率的智能切换。SKU610集成了BLE处理器nRF52832的所有RF电路和2.4G陶瓷天线，使得UWB模块具有超低静态功耗，同时还具有BLE蓝牙功能。

        同时SKU610也是一款UWB测距?？椋捎糜诰嫉墓ひ挡饩?，支持TWR算法的双向测距，测距精度在10厘米以内。

        此外，UWB?？镾KU610配置了一个外部天线连接器，带天线接口，可以帮助用户匹配不同的UWB天线以适应不同的使用环境。该UWB模块配合特殊天线可以应用于PDOA定位系统，实现角度定位功能。

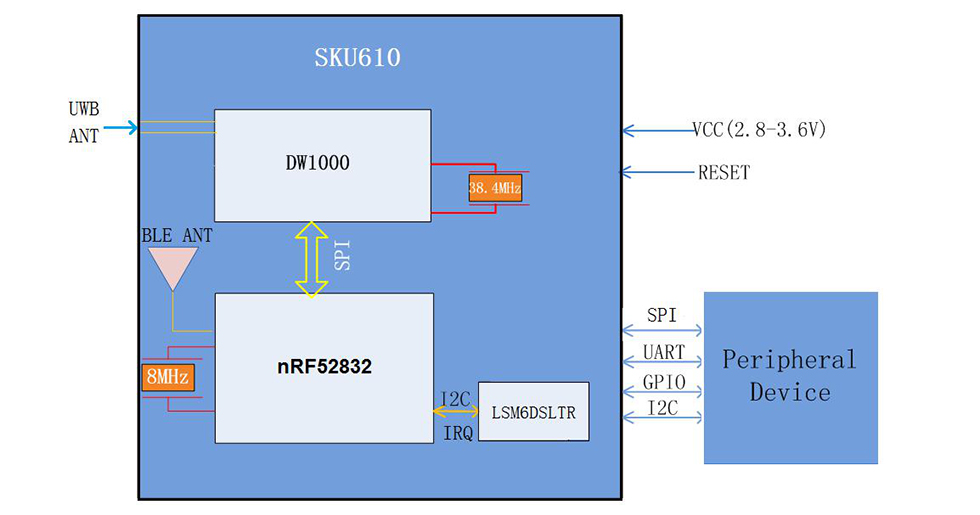

二、UWB模组SKU610应用程序框图：

三、UWB模组特征

*  模组拥有6.8 Mbps的数据传输速率

*  符合IEEE 802.15.4-2011 UWB标准

*  集成Nordic nRF52832低功耗蓝牙芯片

*  支持蓝牙?连接

*  模组有配置Bluetooth?芯片的陶瓷天线

*  运动传感器：SKU610配置了三轴加速度计

*  此UWB定位模组支持空中更新

*  UWB模组支持用户API到SKU610固件（作为库提供），可用于用户代码定制；

*  模组配置了从外部设备访问SKU610固件的SPI接口、UART接口和Bluetooth?API接口；

*  模组采用低功耗硬件设计和软件架构，可大大延长供电电池的使用寿命；

*  95power工程师专为此UWB模组的低功耗睡眠模式的功耗进行了优化，优化后的电流功耗<15μA；

*  供电电压：2.8V-3.6V

*  模组尺寸：19mm x 23mm x 3.2mm

四、模组功能

（1）TDOA系统定位包发送、指令接收

（2）PDOA系统定位包发送、指令接收

（3）TWR双向测距

（4）BLE通讯功能

五、模组配备的接口

（1）UWB?？榫哂卸嗦反诤虸2C通讯口

（2）多路nRF52832芯片的GPIO通用接口

（3）模组还具有多路ADC采集口

（4）BLE通讯接口

六、应用

（1）医疗保?。ǘㄎ蛔什⒒颊吆驮惫ぃ?/span>

（2）工业（资产跟踪、工厂自动化）

（3）零售（安全、导航、客户分析）

（4）消费者（互联家庭、体育分析）

七、芯片参考资料下载

DW1000芯片使用手册

八、UWB?？檠⌒?/span>

点击以下产品图片，进入相应的uwb模块详情页进行选型。
